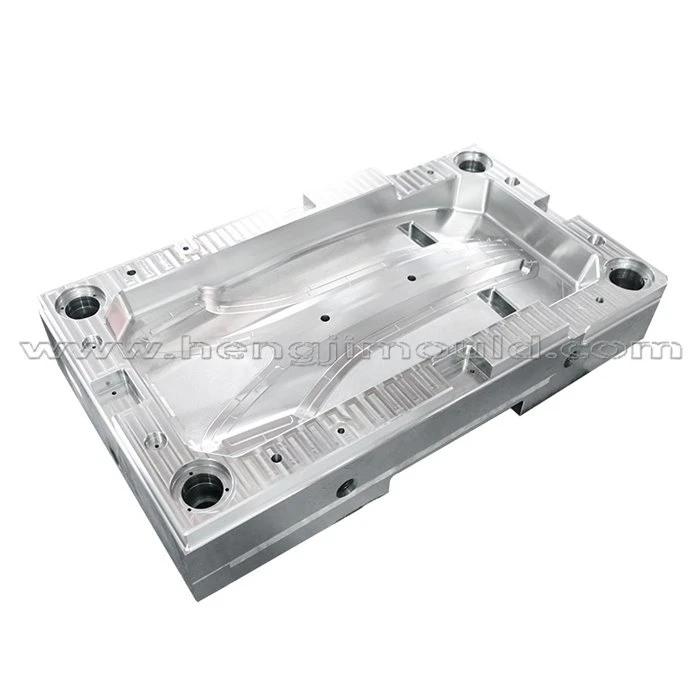

Mold pentru textura cu laser

Deci, ce este textura laser? Este un proces de cereale economic și practic care utilizează laser pentru a grava modele proiectate pe matriță, astfel încât să putem face produse cu modele pe care gravarea tradițională nu le poate oferi. Să vedem graficul de mai jos pentru proces.

În comparație cu procesul de gravare tradițional, procesul cu laser este atât de precis încât diametrul fasciculului de lumină laser ar putea ajunge la 15 μm și evită defectele granulelor de suprafață cauzate de eroarea umană, rezultând parțial necalificat. În plus, modelele de textură din lumea naturală au detalii bogate și gradații distincte care ar putea fi copiate în părțile interioare prin proces cu laser, cu impresie tactilă delicată datorită efectului stereoscopic 3D. De asemenea, poate controla direcția și dimensiunea diferitelor detalii pentru a face textura îmbinărilor diferitelor piese de lucru la fel cu suprafața principală, precum și pentru a multiplica capacitatea de copiere, simplificând procedurile de proces.

1 Marcarea zonei de proces

Pentru a avea date 3D de mucegai și pentru a marca zona care trebuie procesată pentru textura.

2 Analiza unghiului de proiect

Deoarece gravarea texturii ar influența unghiul de deschidere al zonei prelucrate, este necesară o analiză, în conformitate cu datele matriței și, în mod normal, fiecare unghi suplimentar permite 10 ~ 13μm mai adânc pentru gravarea cu laser. Dacă este necesară cât de adâncă pentru textură, trebuie să analizăm și să modificăm datele în faza de proiectare a matriței.

3 Simularea procesului

Simularea prelucrării preliminare ar trebui efectuată în funcție de date, astfel încât unghiul de procesare al zonei texturii să poată fi confirmat.

4 Designul texturii

Pentru automobile, proiectul de dezvoltare, textura este o parte mică, dar îmbunătățește semnificativ calitatea simțului interior. Utilizarea texturii laser poate crea trefilare, fibră de carbon, piele, sutură dublă, plasă, pânză și chiar un sentiment de tehnologie, viitor și inteligență pe care gravarea tradițională nu le-ar face.

Textura prelucrată cu laser cu sutură dublă \ Leather Sense

5 Textura gravată pe unealtă cu laser

Puneți modelul texturii în datele 3D ale matriței și calculați ordinea procedurii de proces, apoi introduceți-l pe mașină, de îndată ce parametrul configurat procesul de ardere cu laser continuă. Este necesar să mutați toate datele de construcție a suprafeței în bitmap gri și să adăugați acele grafice digitale 3D cu ajutorul unui software de animație 3D pentru a vă asigura că fasciculul laser ajunge la zona țintă la cel mai bun unghi de 90 de grade.

Mașina de procesare cu laser cu cinci axe poate face ca fasciculul laser să lovească zonele țintă cu o configurație complicată a suprafeței. Instrumentul de textură laser necesită proces de o precizie de poziționare extrem de ridicată și o precizie de repetare, astfel încât fiecare lovitură a fasciculului laser să taie doar câțiva microni de material. Prelucrarea stratificată este aplicată pentru a realiza gravarea la diferite adâncimi de construcție și poate dura mai mult timp de 50 de ori sau mai multe mișcări pentru a termina un loc.

6 Turnare

Pentru a avea matrița cu textură laser pe mașină turnată prin injecție sau presare și, în final, să obțineți produsele cu modele de textură proiectate.

7 Aplicarea la piesele auto

Textura prelucrată cu laser a fost utilizată pe interioare și exterioare auto, cum ar fi panoul de instrumente, stereo auto, volan, panoul ușii, radiatorul, cutia consolei, lampă, farul din spate, oglinda retrovizoare etc. și chiar suprafața inteligentă cu funcții tactile.

Geely Geometry A Gradual Science&Technology Sense

Geely Geely Un simț multidimensional

Lumină spate Audi Q3 Double Visual Sense

Husa din plasă pentru difuzoare Lincoln Aviator

Peugeot Cowl & Console Box Leather Sense
